Rebelcell Quick Connect FF - Universal

Quick Connect-kabel för ekolod med integrerad in-line-säkring (3A/5A). Används för en '1-klicks-lösning' mellan 12V Rebelcell-batterier och ekolod.

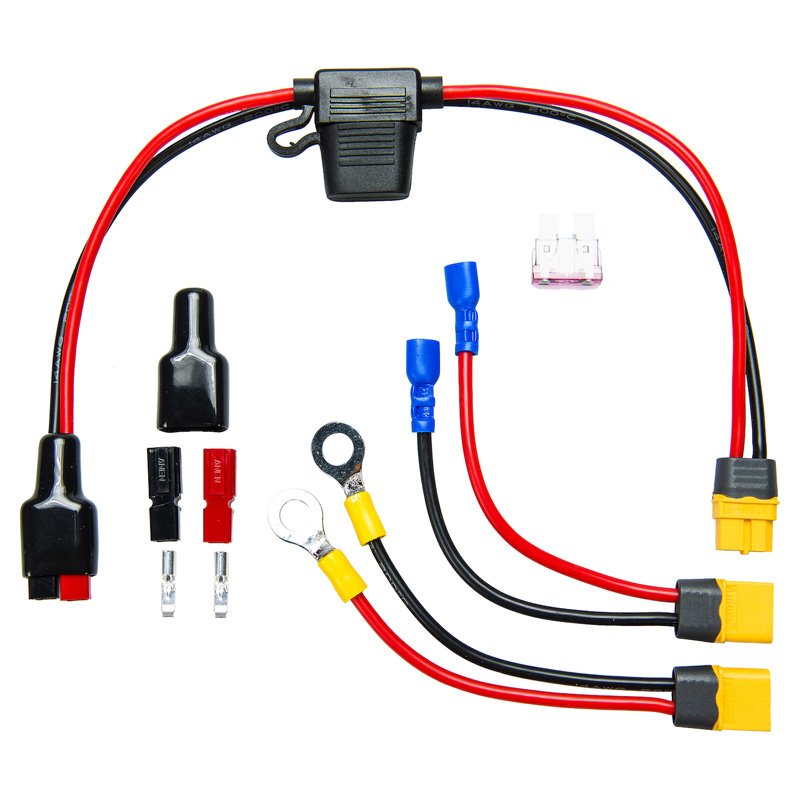

• 3 x 4mm2 anslutningskablar: A: ~ 40 cm längd med XT60-fästen och ANEN (röd/svart) PA-45 anslutning. B: ~ 10 cm med XT60 och M8 anslutnung. C. : ~ 10 cm med XT60 och Faston-anslutning (ansluts till din utrustning)
• Kabel B: Integrerad 'in-line' 3A säkring + extra ANEN PA-45-anslutning för din utrustning
• Kabeln kan anslutas med ett klick till din utrustning för en hållfast och säker anslutning

Instructions for use:

1.
Depending on the connectors on your battery select either wire B (with M8-connector) or C (with Faston connector) and connect to your battery. Next click the other side in place via the XT60 connector to the corresponding XT60 connector on wire A.

2.
Next the separate ANEN connector needs to be connected to your depth sounder. Crimp the silver colored contact points (use a AMP crimping tool for non insulated cable connectors) to the cables or your depth sounder. After crimping the contact points need to be inserted in the red (for +) or the black (for -) connector until they “click”. The contact points are now secured and cannot be disconnected. Slide the red and black parts in place with the black sheeth, and connect to the corresponding plug on the Quick Connect FF cable.

3.
Only use with fish finders and other suitable 12V equipment with maximum power draw of 10A (and use suitable inline fuse, a 3A and 5A use are included).
